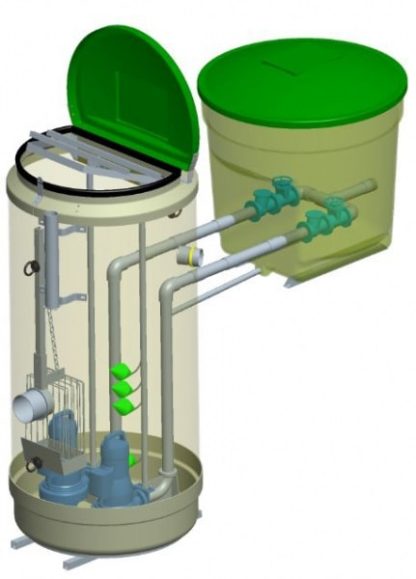

ايستگاه پمپاژ فاضلاب
با توجه به راه اندازي خطوط اگوي شهري و همچنين افزايش طبقات منفي ساختمان ها و با توجه به اينكه سطح خط دفع فاضلاب شهري (اگو) معمولا در ترازي در حدود 2 متري سطح خاك و هميشه بالاتر از طبقات منفي موجود مي باشد و دفع فاضلاب هاي كفشورها، سرويس ها، اتاق هاي سرايداري و ... در طبقات منفي همواره چالشي بزرگ به شمار مي رود، به همين منظور راه كار نوين و جديدي براي دفع فاضلاب طبقات منفي صورت گرفته و آن استفاده از سيستم هاي پمپاژ فاضلاب است. اين سيستم با بهره گيري از آخرين تكنولوژي روز اروپا بهترين راه كار براي دفع فاضلاب است. ايستگاه پمپاژ كاملا اتوماتيك بوده نياز به اپراتور ندارد و در ابعاد و ظرفيت هاي مختلف بوده كه بسته به نياز پروژه پيشنهاد مي شود. در اين سيستم بر خلاف سپتيك تانك ماندگاري لجن و فاضلاب وجود ندارد و تمام حجم فاضلاب توسط سيستم به اگو و خطوط فاضلاب شهري منتقل مي شود.
ايستگاه پمپاژ يا ليفت استيشن يا پمپ سپتيك دستگاهي با كاربري صنعتي است كه براي پمپ كردن آب يا فاضلاب به نقاط داراي ارتفاع بيشتر بكار مي رود. ايستگاه پمپاژ فاضلاب به اين دليل بكار مي رود كه به علت جريان ثقلي در لوله انتقال فاضلاب از شهر يا واحد مورد نظر به تصفيه خانه يا پكيج تصفيه فاضلاب و يا سيستم تصفيه فاضلاب، غالبا لوله در نقطه ورود به تصفيه خانه نسبت به سطح زمين در گودي قرار مي گيرد. به همين دليل براي اينكه جريان فاضلاب به واحد هاي ديگر تصفيه خانه فاضلاب هدايت شود از ايستگاه پمپاژ فاضلاب استفاده مي كنيم. در صورتي كه شيب زمين پيش از تصفيه خانه يا پكيج تصفيه خانه فاضلاب زياد باشد و در نتيجه بتوان لوله ورودي به تصفيه خانه را در عمق كمي كار گذاشت، بهتر است كه ايستگاه پمپاژ فاضلاب يا ليفت استيشن را پس از واحد آشغال گير قرار داد تا ايمني كار پمپ هاي ايستگاه پمپاژ فاضلاب بيشتر شود و عمر مفيد آنها بالا برود.
اينكه چه پمپي براي ايستگاه پمپاژ فاضلاب استفاده شود قطعا نياز به تجربه مهندس طراح خواهد داشت و اينكه لوله انتقال فاضلاب از چه جنسي باشد پيشنهاد استفاده از لوله پلي استيلن تك جداره با فشار داخلي بالا ميباشد چرا كه پمپ با فشار سعي در عبور فاضلاب به درون الگوي شهري را دارد. در اين بخش توجه كنيد در بخش عمودي لوله هاي انتقال فاضلاب از لوله كاروگيت استفاده نكنيد چرا كه اين لوله ها توان و تحمل فشار بيشتر از نيم بار را ندارند.
ويژگي و مزاياي پكيج پمپاژ فاضلاب:
- پمپ هاي خردكن فاضلاب در مدل هاي كوچك بسيار قدرتمند ساخته شده از استيل ضد زنگ
- پمپ ذخيره Backup جهت موارد پيك جريان ورودي
- سيستم هشدار معمولي و بصري دقيق
- ضدآب و بدون امكان نفوذ بو و هوا
- عملكرد كاملا اتوماتيك و بدون نياز به اپراتور
- نصب آسان و سرويس و نگهداري كم هزينه
- بدون نياز به تخريب و حفر گودال جهت نصب
- ورودي هاي متعدد
- امكان اتصال لوله ونت به ونت اصلي ساختمان
- امكان اتصال لوله هاي ورودي از سايز 10تا 100ميليمتر
- طراحي زيبا و امكان نصب روي سطح تمام شده
يكي از تاسيسات ضروري در ايستگاه پمپاژ آب يا فاضلاب شيرآلات مي باشند. مهمترين وظايف شيرآلات ايستگاه پمپاژ شامل موارد ذيل مي باشد:
1- كنترل ميزان دبي و فشار خطوط انتقال
2- باز و بسته نمودن جريان در هنگام خرابي و تعميرات پمپ
3- جلوگيري از برگشت آب و كنترل ضربه قوچ
4- جلوگيري از ورود شن و ماسه به داخل پمپ با كمك شير صافي
5- تخليه هواي محبوس داخل خطوط انتقال آب يا فاضلاب.
انواع پمپ ايستگاه پمپاژ فاضلاب
انواع پمپ هاي فاضلاب شامل پمپ هاي فاضلاب با هواي فشرده ، پمپ هاي فاضلاب با جريان هوا ، پمپ هاي پيچوار و پمپهاي دوراني مي باشد. هريك از اين پمپ ها در شرايط خاص مربوطه مورد استفاده قرار مي گيرد. پمپ هاي دوراني (Rotary Pump) خود به انواع محتلفي تقسيم مي گردد. اصول كار پمپ هاي دوراني بر استفاده از نيروي گريز از مركز ناشي از دوران پره هاي متحرك پايه گذاري شده است. ذرات آب يا فاضلاب به كمك پره هاي نامبرده به سوي پره ها و مجاري هاي هدايت كننده و بوسيله آنها به سوي لوله خروجي پمپ فرستاده و فشرده مي شوند.
در شبكه جمع آوري فاضلاب امروزه بجز در موارد استثنائي در بيشتر ايستگاه هاي پمپاژ فاضلاب از پمپ هاي دوراني استفاده مي شود. برتري اين پمپ ها در ارزاني آنها ، كاربرد آسانتر و ايمني بيشتر در كار مي باشد. عيب اين پمپ ها حساسيت آنها در برابر مواد معلق در فاضلاب است كه با تغييراتي در شكل و تعداد پره ها مي توان از اين حساسيت كاست. از نقطه نظر شكل و تعداد پره ها بسته به نوع فاضلاب و مقدار مواد معلق در آن پمپ هاي دوراني زير بكار برده مي شوند :
پمپ هاي شعاعي يك پره اي
در اين پمپ ها فاضلاب در امتداد محور وارد پمپ شده و در امتداد شعاع بيرون مي رود. براي كاهش حساسيت اين پمپ در برابر مواد معلق و درشت فاضلاب پره هاي آنرا به يك عدد تقليل داده اند. سرعت دوراني و دبي اين پمپ ها كم و در حدود 15 تا 150 ليتر در ثانيه و ارتفاع مانومتري آنها نسبتا خوب و در حدود 5 تا 25 متر است. اين پمپ ها را براي پمپاژ فاضلاب هاي بسيار آلوده كه داراي مقدار زائد مواد معلق اليافي شكل مي باشند (مانند فاضلاب كارخانجات نساجي) بكار مي برند. بسته به ساختمان پمپ ، قطعات سخت و درشتي به بزرگي چندين سانتيمتر نيز ميتوانند از درون اين پمپ ها بگذرند.
پمپ هاي شعاعي دو يا سه پره اي
افزايش تعداد پره ها در اين پمپ ها سبب افزايش دبي آنها به حدود 50تا 500ليتر در ثانيه و افزايش حساسيت آنها در برابر مواد معلق مي گردد. معمولا نوع دو پره اي اين پمپ ها بيشتر ساخته مي شود. ارتفاع مانومتري اين پمپها در حدود 5تا 50متر است.
پمپ هاي با پروانه ي مارپيچي
اين پمپ ها را با پره هاي باز و يا با پره هاي بسته براي پمپاژ فاضلاب هايي كه تصفيه مقدماتي ساده اي شده باشند (مثلا از شبكه آشغالگير گذشته باشند) بكار مي برند. اين پمپ ها محوري هستند و فاضلاب در امتداد محور پمپ وارد و با زاويه اي كمتر از 23درجه نسبت به محور بيرون مي رود. تعداد پره ها معمولا سه عدد و حداكثر چهار عدد پيش بيني مي شود، ارتفاع مانومتري در اين پمپ ها پره 3 تا 5 متر است. براي دبي هاي در حدود 500 تا 1500 ليتر بر ثانيه به كار مي رود.
جهت كسب اطلاعات بيشتر به وب سايت مهاب مراجعه نماييد.
